Nicht jedes Grundstück liegt so, dass Abwasser einfach dem Gefälle folgen kann. Tief liegende Bebauungsgebiete, weitläufige ländliche Flächen oder Areale mit komplexer Topografie stellen die Entwässerungsplanung vor Aufgaben, die mit konventionellen Freispiegelleitungen nicht zu lösen sind. Genau hier kommt die Druckentwässerung ins Spiel: ein technisch durchdachtes System, das Abwasser aktiv und zuverlässig transportiert, auch wenn das natürliche Gefälle fehlt oder die Leitungsführung Steigungen überwindet.
Dieser Artikel erklärt, wie Druckentwässerungssysteme funktionieren, welche Normgrundlagen bei der Planung gelten, welche Materialien und Komponenten zum Einsatz kommen und worauf bei der fachgerechten Verlegung zu achten ist.
Was ist Druckentwässerung und wann wird sie eingesetzt?
Funktionsprinzip: Wie Abwasser unter Druck transportiert wird
Bei der Druckentwässerung, auch Druckrohrleitung für Abwasser oder Druckspülung genannt, wird das anfallende Abwasser nicht durch Schwerkraft, sondern durch mechanischen Pumpendruck durch das Rohrleitungsnetz gefördert. Das System besteht im Kern aus einem oder mehreren Abwasserpumpwerken, die das gesammelte Abwasser unter Überdruck in eine geschlossene Druckleitung einspeisen. Von dort wird es bis zu einem Freispiegelkanal oder einer Kläranlage transportiert.
Typische Einsatzbereiche sind Einzelgehöfte oder Streusiedlungen in topografisch anspruchsvollem Gelände, Gewerbegebiete ohne ausreichendes natürliches Gefälle sowie die Erschließung von Neubaugebieten, bei denen ein Anschluss an das vorhandene Freispiegelnetz nur mit unverhältnismäßig tiefem Aushub möglich wäre.
Abgrenzung zur Freispiegelentwässerung
Die klassische Freispiegelentwässerung arbeitet ohne Pumpen: Das Abwasser fließt allein durch das Gefälle der Leitungen zum Zielort. Sie ist wartungsärmer und energieunabhängiger, setzt jedoch voraus, dass auf der gesamten Trasse ein ausreichendes Gefälle von in der Regel mindestens 0,5 Prozent eingehalten werden kann. Ist das nicht möglich, ist die Druckentwässerung die technisch überlegene und häufig wirtschaftlichere Lösung, da deutlich geringere Verlegetiefen erforderlich sind.
Komponenten eines Druckentwässerungssystems
Das Abwasserpumpwerk als Herzstück
Das Abwasserpumpwerk ist die zentrale Baueinheit im System. Es sammelt das anfallende Abwasser in einem Sammelschacht, zerkleinert grobe Feststoffe bei Bedarf durch ein vorgeschaltetes Mazerator- oder Schneidaggregat und fördert das Abwasser anschließend in die Druckleitung. In der Planungspraxis unterscheidet man zwischen Hauspumpwerken, die einzelne Objekte entwässern, und zentralen Pumpstationen, die ganze Siedlungsbereiche versorgen.
Entscheidend für die Dimensionierung des Pumpwerks sind der Zulauf, der maximale Trockenwetterabfluss sowie ein ausreichender Puffer für Starkregenereignisse. Die Steuerung erfolgt über Schwimmerventile oder Niveausensoren, die den Pumpbetrieb automatisch regeln. Für größere Anlagen sind Fernüberwachungssysteme Stand der Technik, die Betriebsstörungen unmittelbar melden.
Druckrohrleitungen: Materialien, Nennweiten, Anforderungen
Für Druckrohrleitungen im Abwasserbereich werden heute überwiegend Polyethylen-Rohre hoher Dichte (PE-HD) eingesetzt. Sie zeichnen sich durch hohe chemische Beständigkeit gegenüber aggressiven Abwasserinhaltsstoffen, glatte Innenwandung und gute Schweißbarkeit aus. Daneben kommen duktile Gusseisenrohre und PVC-Druckrohre zum Einsatz, je nach Nennweite, Betriebsdruck und örtlichen Anforderungen.
Die Nennweiten liegen im kommunalen Bereich häufig zwischen DN 80 und DN 300. Ausschlaggebend für die Wahl ist die hydraulische Berechnung auf Basis des Abflussvolumens und der erforderlichen Fließgeschwindigkeit.
Planung von Druckrohrleitungen: Normative Grundlagen und hydraulische Dimensionierung
DIN EN 1671 und weitere relevante Regelwerke
Die maßgebliche europäische Norm für Druckentwässerungssysteme außerhalb von Gebäuden ist die DIN EN 1671 „Druckentwässerungssysteme außerhalb von Gebäuden“. Sie regelt Anforderungen an Auslegung, Werkstoffe, Einbau und Prüfung dieser Anlagen. Ergänzend sind das DWA-Regelwerk, insbesondere das Arbeitsblatt DWA-A 116 „Besondere Entwässerungsverfahren“, sowie die ATV-DVWK-A 134 für Pumpwerke und Druckleitungen heranzuziehen. Für die Bauausführung im Tiefbau gelten die VOB/C und die DIN 18300.
Hydraulische Auslegung und Mindestfließgeschwindigkeit
Ein zentrales Kriterium bei der Dimensionierung ist die Mindestfließgeschwindigkeit. Gemäß DWA-A 116 sollte in Druckleitungen für Abwasser eine Fließgeschwindigkeit von mindestens 0,7 m/s im Pumpbetrieb erreicht werden, um Ablagerungen im Rohr zu verhindern. Die Maximalgeschwindigkeit ist in der Regel auf 3 m/s begrenzt, um Verschleiß und Druckstöße zu minimieren.
Die Trassenführung muss zudem so geplant werden, dass Lufteinschlüsse im System vermieden werden. An Hochpunkten der Leitung sind Be- und Entlüftungsventile vorzusehen, an Tiefpunkten Entleerungsarmaturen. Die Druckprüfung nach DIN EN 805 ist Bestandteil jeder fachgerechten Abnahme.
Verlegung von Druckrohrleitungen Schritt für Schritt
Trassenplanung und Tiefbauarbeiten
Vor dem eigentlichen Einbau steht die sorgfältige Trassenplanung. Dazu gehören die Bestandsaufnahme vorhandener Leitungen und Kabel, die Abstimmung mit Behörden und Versorgungsträgern sowie die Festlegung der Verlegetiefe. Bei Druckleitungen liegt diese in der Regel zwischen 0,8 und 1,5 Meter unter Geländeoberkante, sofern keine besonderen Lasten oder Frostschutztiefen abweichende Tiefen erfordern.

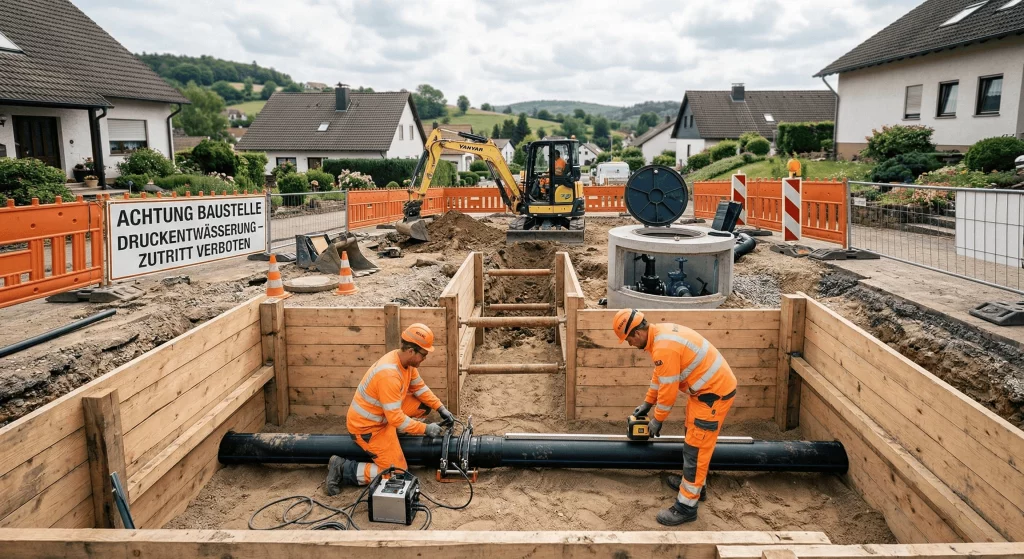

Der Rohraushub erfolgt als Grabenbau mit sachgerechter Böschung oder Verbauung nach DIN 4124. Danach wird ein tragfähiges Sandbett als Leitungszone hergestellt, das eine gleichmäßige Auflage des Rohres sicherstellt und Spannungsspitzen durch Punktlasten verhindert. Dieser Teil der Arbeit ist untrennbar mit solider Tiefbaukompetenz verbunden.
Rohrmontage, Verbindungstechnik und Druckprüfung
PE-HD-Rohre werden in der Regel durch Stumpfschweißen oder Elektroschweißmuffen verbunden. Beide Verfahren erzeugen dauerhafte, kraftschlüssige Verbindungen, die den auftretenden Betriebsdrücken sicher standhalten. Nach dem Einbau und dem lagenweisen Wiederverfüllen des Grabens mit verdichtungsfähigem Material wird die Druckprüfung gemäß DIN EN 805 durchgeführt. Dabei wird die Leitung mit dem 1,5-fachen des Betriebsdrucks beaufschlagt und über einen definierten Zeitraum beobachtet. Nur bei druckdichter Abnahme gilt die Anlage als einbaufertig.
Ergänzend sind Schieber zur Absperrung von Leitungsabschnitten sowie Entlüftungs- und Spülöffnungen fachgerecht einzubauen. Für weiterführende Leitungs- und Kabelbauarbeiten entlang der Trasse bietet Dalhoff auch entsprechende Leistungen im Leitungs- und Kabelbau.
Typische Planungs- und Ausführungsfehler, die Sie vermeiden sollten
Selbst gut geplante Systeme können durch handwerkliche oder konzeptionelle Fehler in der Ausführung scheitern. Besonders häufig treten folgende Probleme auf:
Unzureichende Spülgeschwindigkeit: Wenn die Fließgeschwindigkeit im Pumpbetrieb dauerhaft unter 0,7 m/s liegt, setzen sich Feststoffe ab und führen langfristig zu Verstopfungen. Eine sorgfältige hydraulische Auslegung ist deshalb keine Option, sondern Pflicht.
Fehlende Entlüftung an Hochpunkten: Luftsäcken im System werden oft unterschätzt. Sie reduzieren den Durchflussquerschnitt, erhöhen den Energiebedarf der Pumpe und können zu Druckstößen führen.
Mangelhaftes Rohrbett: Ein ungleichmäßiges oder zu steiniges Bettungsmaterial verursacht Punktlasten am Rohr, die über Jahre zu Materialermüdung und Undichtigkeiten führen.
Falsche Materialkombinationen: Nicht jede Rohrmaterialkombination ist in Druckleitungen zulässig. Besonders bei der Verbindung unterschiedlicher Werkstoffe sind geprüfte Verbindungselemente zwingend erforderlich.
Fazit
Die Druckentwässerung ist eine ausgereifte und vielseitig einsetzbare Technik, die überall dort zum Zuge kommt, wo Freispiegelsysteme an topografische oder wirtschaftliche Grenzen stoßen. Eine normgerechte Planung nach DIN EN 1671 und DWA-A 116, die hydraulisch korrekte Auslegung des Abwasserpumpwerks sowie eine fachgerechte Verlegung der Druckrohrleitungen sind die entscheidenden Faktoren für ein dauerhaft funktionsfähiges System.
Dabei ist die Qualität der Ausführung mindestens ebenso entscheidend wie die Planungsleistung. Druckfehler im Rohrnetz, unzureichend verdichtete Bettung oder eine fehlerhafte Druckprüfung bleiben im laufenden Betrieb nicht lange unbemerkt, können aber kostspielige Folgeschäden verursachen.
Wenn Sie ein Druckentwässerungsprojekt planen oder umsetzen möchten, sprechen Sie uns an. Die Dalhoff GmbH verfügt über langjährige Erfahrung im Kanalbau und Abwasserbereich in Berlin und Potsdam. Wir beraten Sie gern, von der ersten Planung bis zur Abnahme. Nehmen Sie jetzt unverbindlich Kontakt auf.
FAQ: Häufige Fragen zur Druckentwässerung
Wann ist eine Druckentwässerung sinnvoll?
Eine Druckentwässerung ist immer dann sinnvoll, wenn das natürliche Gefälle für eine Freispiegelentwässerung nicht ausreicht, die Verlegtiefe für einen Freispiegelkanal unwirtschaftlich wäre oder einzelne Gebäude und Siedlungsbereiche topografisch ungünstig liegen. Auch bei der nachträglichen Erschließung von Streusiedlungen oder Einzelgehöften ist sie häufig die einzig wirtschaftliche Lösung.
Welche Norm gilt für Druckentwässerungssysteme?
Maßgeblich ist die DIN EN 1671, die Anforderungen an Planung, Werkstoffe und Einbau von Druckentwässerungssystemen außerhalb von Gebäuden regelt. Ergänzend gilt das DWA-Arbeitsblatt A 116 für besondere Entwässerungsverfahren sowie die ATV-DVWK-A 134 für Pumpwerke und Druckleitungen.
Wie oft muss ein Abwasserpumpwerk gewartet werden?
Die Wartungsintervalle richten sich nach Herstellervorgaben, Betriebsgröße und den Bedingungen vor Ort. In der Regel wird eine Inspektion mindestens einmal jährlich empfohlen, bei stark belasteten Anlagen öfter. Zur Wartung gehören Funktionskontrolle der Pumpe, Prüfung der Steuerungstechnik, Reinigung des Sammelschachts und Überprüfung der Armaturen.
Welche Materialien werden für Druckrohrleitungen im Abwasserbereich verwendet?
Am häufigsten kommen PE-HD-Rohre (Polyethylen hoher Dichte) zum Einsatz, da sie chemisch widerstandsfähig, schweißbar und langlebig sind. In bestimmten Anwendungen werden auch duktile Gusseisenrohre oder PVC-Druckrohre eingesetzt, abhängig von Nennweite, Betriebsdruck und den örtlichen Gegebenheiten.
Was kostet eine Druckentwässerungsanlage?
Die Kosten variieren erheblich je nach Größe des Einzugsgebiets, Länge der Druckleitung, Anzahl der Pumpwerke und örtlichen Baugrundverhältnissen. Für eine Einzelhausentwässerung mit Hauspumpwerk sind grob zwischen 5.000 und 15.000 Euro anzusetzen. Größere kommunale Anlagen sind deutlich teurer und erfordern eine individuelle Kostenschätzung auf Basis einer Vorentwurfsplanung.
