Jeder zweite Schaden im Tiefbau war 2023 ein Leitungsschaden, und die Zahlen lagen in den Jahren davor auf einem ähnlichen Niveau. Wer vor Aushubarbeiten auf eine sorgfältige Leitungsortung verzichtet, riskiert damit nicht nur Bauverzögerungen und hohe Folgekosten, sondern im schlimmsten Fall auch Verletzungen durch beschädigte Strom- oder Gasleitungen. Die Dalhoff GmbH Straßen- und Tiefbau begleitet Tiefbauprojekte in Berlin und Potsdam seit 1997 und weiß, wie entscheidend eine fundierte Kabelortung für den reibungslosen Ablauf einer Baumaßnahme ist. In diesem Beitrag erfahren Sie, welche Verfahren zur Leitungsortung zum Einsatz kommen, welche gesetzlichen Pflichten gelten und wie eine professionelle Vorbereitung Schäden zuverlässig vermeidet.
Warum Leitungsortung vor Tiefbauarbeiten unverzichtbar ist
Das Ausmaß der jährlichen Schäden an Versorgungsleitungen in Deutschland ist beträchtlich. Die gesetzliche Unfallversicherung BG ETEM ermittelt deutschlandweit etwa 100.000 Schadensfälle an Versorgungsleitungen, die bei Sachversicherern jährlich gemeldet werden, wobei diese gemeldeten Schäden bereits Entschädigungsforderungen in Höhe von rund 500 Millionen Euro pro Jahr begründen. Die Dunkelziffer nicht gemeldeter Beschädigungen wird von Branchenexperten jedoch deutlich höher geschätzt, auf 1,5 bis 2 Milliarden Euro pro Jahr. Betroffen sind nicht nur Stromkabel und Gasleitungen, sondern zunehmend auch Glasfaserkabel. Der Leitungsbau nimmt mit einem Anteil von 40 Prozent einen Großteil des gesamten Tiefbauvolumens in Deutschland ein, wovon über 20 Prozent der Anfragen Arbeiten am Telekommunikationsnetz betreffen.
Neben den finanziellen Folgen steht vor allem die Sicherheit auf der Baustelle im Vordergrund. Eine beschädigte Stromleitung kann zu lebensgefährlichen Stromschlägen führen, eine angebohrte Gasleitung zu Explosionen. Die Dalhoff GmbH Straßen- und Tiefbau berücksichtigt diese Risiken bereits in der Planungsphase jedes Projekts im Bereich Leitungs- und Kabelbau und stimmt sich frühzeitig mit den zuständigen Netzbetreibern ab.
Gesetzliche Grundlagen bei Erdarbeiten
Leitungsauskunft als Pflicht vor jeder Tiefbaumaßnahme
Vor jeder Tiefbaumaßnahme muss verpflichtend eine Leitungsauskunft aller involvierten Netzbetreiber eingeholt werden, also der Elektrizitäts-, Gas- und Wasserversorgungsunternehmen, der Telekommunikationsunternehmen sowie der Straßenbauämter. Sofern es keinen Gesamtplan des betreffenden Gebiets gibt, müssen die jeweiligen Pläne einzeln bei jedem Netzbetreiber angefordert werden, was sehr aufwendig ist und bei dem die übermittelten Daten nicht immer korrekt sind, da in Deutschland weiterhin einheitliche Bestimmungen zur Qualität der Leitungsdaten und zur Genauigkeit der Positionsangaben fehlen. Genau aus diesem Grund ersetzt eine eingeholte Auskunft niemals die Ortung vor Ort.
Was die DGUV Information 203-017 vorschreibt
Nach Paragraf 16 der Unfallverhütungsvorschrift Bauarbeiten, also den DGUV Vorschriften 38 und 39, muss sich das ausführende Bauunternehmen vor Beginn der Arbeiten bei den zuständigen Stellen erkundigen, ob im Arbeitsbereich Kabel oder Leitungen vorhanden sind und welchen Verlauf und welche Tiefe diese haben. Stehen nur ungenaue Pläne zur Verfügung, muss die Lage durch manuelle Suchschachtungen bestimmt werden. Maschinell darf laut DGUV Information 203-017 nur bis zu einem Abstand von maximal 30 Zentimetern um eine Leitung gegraben werden, im Nahbereich ist anschließend nur noch Handschachtung oder der Einsatz eines Saugbaggers zulässig. Bei einem 110-kV-Kabel wird vor der Abschaltung sogar eine Mindestüberdeckung von 40 Zentimetern gefordert.
Verfahren der Leitungsortung und Kabelortung im Überblick
Elektromagnetische Ortung

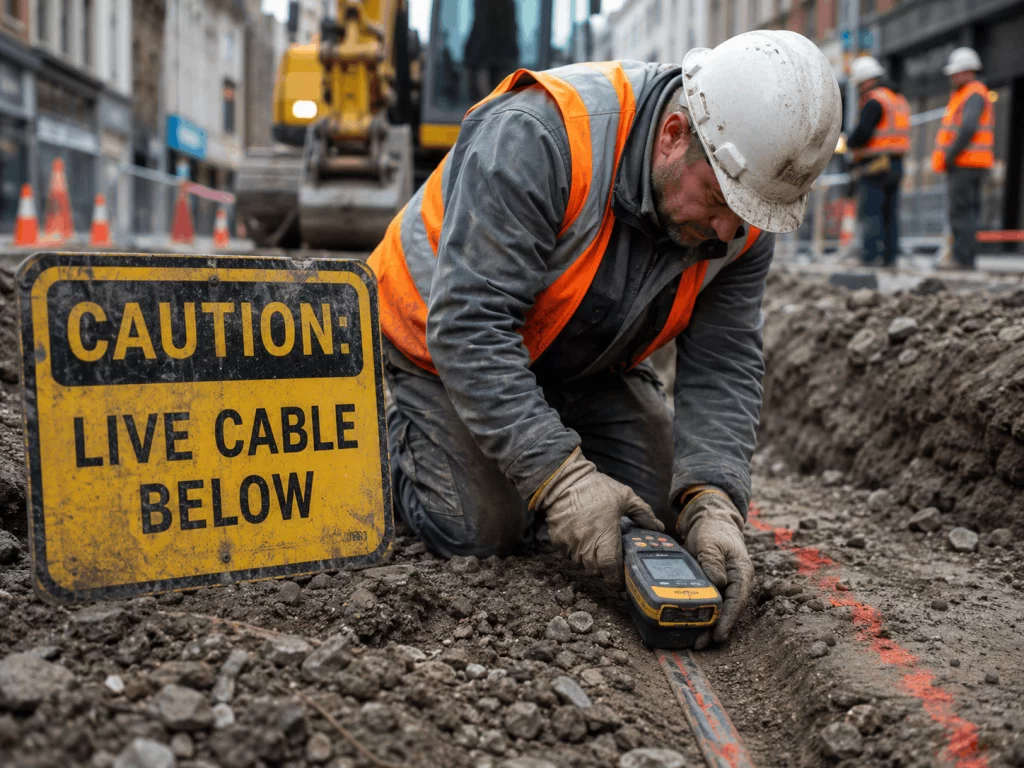

Die elektromagnetische Ortung gehört zu den am häufigsten eingesetzten Verfahren. Fließt durch eine Leitung Wechselstrom, entsteht um sie ein elektromagnetisches Wechselfeld, das ein Kabelortungsgerät erkennt und anzeigt. Dabei gibt es zwei grundlegende Varianten: die passive und die aktive Ortung. Bei der passiven Ortung werden die Frequenzen erfasst, die das gesuchte Kabel selbst ausstrahlt, meist die Netzfrequenz von 50 Hertz, teils auch Langwellenfrequenzen zwischen 15 und 23 Kilohertz. Bei der aktiven Ortung wird zusätzlich ein definiertes Signal in die Leitung eingespeist, um sie gezielt vom Empfänger erfassen zu lassen. Dieses Verfahren liefert auch Aussagen zur Verlegetiefe und eignet sich besonders für metallische Leitungen.
Bodenradar (Georadar)
Für nichtmetallische Leitungen wie Kunststoffrohre oder Glasfaserkabel stößt die klassische elektromagnetische Ortung an ihre Grenzen. Hier kommt das Bodenradar zum Einsatz. In den letzten 30 Jahren hat sich neben dem elektromagnetischen Induktionsverfahren vor allem das elektromagnetische Reflexionsverfahren, also das Georadar, etabliert, mit dem auch nichtmetallische Leitungen gut detektierbar sind. Das Georadar besitzt eine sehr gute Auflösung, die bei nah beieinanderliegenden Leitungen oft entscheidend ist, und erreicht in vielen Fällen Tiefen von 2 bis 3 Metern, wobei ungeeigneter, bindiger oder inhomogener Boden das Signal absorbiert beziehungsweise streut. Welches Verfahren am Ende zum Einsatz kommt, hängt also immer von den jeweiligen Bodenverhältnissen ab.
Suchschlitz und Handschachtung
Wo Bestandspläne fehlen oder kritische Kreuzungen mit Hochspannungsleitungen bevorstehen, bleibt der von Hand angelegte Suchschlitz das verlässlichste Mittel. Diese von Hand anzulegenden Suchschlitze kommen insbesondere dann zum Einsatz, wenn die in der DGUV Information 203-017 in Anlehnung an die Norm DIN 1998 angegebene Regelverlegetiefe von Kabeln und Leitungen unterschritten wird.
So läuft eine professionelle Leitungsortung in der Praxis ab
Eine zuverlässige Leitungsortung folgt in der Regel vier Schritten. Zunächst werden die Bestandspläne und Leitungsauskünfte aller relevanten Netzbetreiber eingeholt. Anschließend erfolgt die Ortung vor Ort, bei der elektromagnetische Verfahren und Bodenradar je nach Leitungsart kombiniert werden. Im dritten Schritt wird der ermittelte Leitungsverlauf sichtbar markiert und dokumentiert, etwa durch Sprühfarbe oder vermessene Pflöcke. Trifft die Baustelle dennoch auf eine unbekannte oder undokumentierte Leitung, werden die Arbeiten sofort unterbrochen und der zuständige Netzbetreiber informiert, bevor es weitergeht. Genau diesen strukturierten Ablauf setzt die Dalhoff GmbH Straßen- und Tiefbau bei jedem Projekt im Bereich Kanalbau und Rohrleitungsbau konsequent um.
Worauf Sie bei der Wahl eines Fachbetriebs achten sollten
Eine sorgfältige Leitungsortung ist kein Zusatzservice, sondern Teil einer fachgerechten Bauvorbereitung. Achten Sie bei der Auswahl Ihres Tiefbauunternehmens darauf, dass Leitungsauskunft, Ortung und Dokumentation aus einer Hand kommen und nicht an verschiedene Gewerke verteilt werden, die sich am Ende nicht abstimmen. Die Dalhoff GmbH Straßen- und Tiefbau ist seit 1997 als zertifizierter Fachbetrieb in der Region Berlin und Potsdam tätig und übernimmt die vollständige Koordination Ihres Projekts, von der ersten Bestandsaufnahme bis zur Abnahme. Mehr über das Unternehmen erfahren Sie auf der Seite Dalhoff GmbH Straßen- und Tiefbau, einen Einblick in bereits realisierte Projekte bieten die Referenzen.
Fazit
Leitungsortung und Kabelortung entscheiden maßgeblich darüber, ob eine Tiefbaumaßnahme planmäßig und sicher verläuft oder mit einem teuren Schaden endet. Die Kombination aus rechtzeitig eingeholter Leitungsauskunft, elektromagnetischer Ortung, Bodenradar und, wo nötig, klassischem Suchschlitz schafft die nötige Sicherheit für Bauherren und ausführende Betriebe gleichermaßen. Planen Sie ein Tiefbauprojekt in Berlin oder Potsdam? Nehmen Sie Kontakt zur Dalhoff GmbH Straßen- und Tiefbau auf, wir beraten Sie gern zu den nächsten Schritten.
FAQ zur Leitungsortung
Ist eine Leitungsortung vor Tiefbauarbeiten gesetzlich vorgeschrieben?
Ja. Nach Paragraf 16 der Unfallverhütungsvorschrift Bauarbeiten muss sich das ausführende Unternehmen vor Beginn der Arbeiten bei den zuständigen Netzbetreibern erkundigen, ob und wo sich Leitungen im Arbeitsbereich befinden. Liegen keine verlässlichen Pläne vor, ist die Lage zusätzlich durch geeignete Ortungsverfahren oder Suchschachtung zu bestimmen.
Was kostet eine Leitungsortung?
Das hängt von Projektgröße, Bodenbeschaffenheit und Anzahl der zu ortenden Leitungen ab, eine pauschale Zahl wäre wenig aussagekräftig. Die Dalhoff GmbH Straßen- und Tiefbau erstellt nach einer Baustellenbesichtigung ein individuelles, transparentes Angebot ohne versteckte Positionen.
Wie genau ist eine Leitungsortung mit Bodenradar oder elektromagnetischer Ortung?
Beide Verfahren liefern in der Praxis verlässliche Ergebnisse, die Genauigkeit hängt jedoch vom Leitungsmaterial, der Verlegetiefe und der Bodenbeschaffenheit ab. Bei kritischen Kreuzungen wird deshalb zusätzlich ein Suchschlitz angelegt.
Was ist der Unterschied zwischen Leitungsortung und Kabelortung?
In der Praxis werden beide Begriffe weitgehend synonym verwendet. „Leitungsortung“ umfasst alle Arten erdverlegter Leitungen, also auch Rohre für Wasser, Gas oder Fernwärme, während sich „Kabelortung“ meist enger auf elektrische Leitungen und Datenkabel bezieht.
Wer haftet, wenn trotz Leitungsortung eine Leitung beschädigt wird?
Das hängt vom Einzelfall ab, insbesondere davon, ob die zuvor eingeholte Leitungsauskunft korrekt und vollständig war. Branchenvertreter weisen darauf hin, dass Auftragnehmer für Schäden, die aufgrund mangelhafter Leitungsauskünfte entstehen, nicht verantwortlich seien. Eine verbindliche rechtliche Einschätzung kann jedoch nur im konkreten Schadensfall erfolgen, ich bin keine Rechtsberatung.
