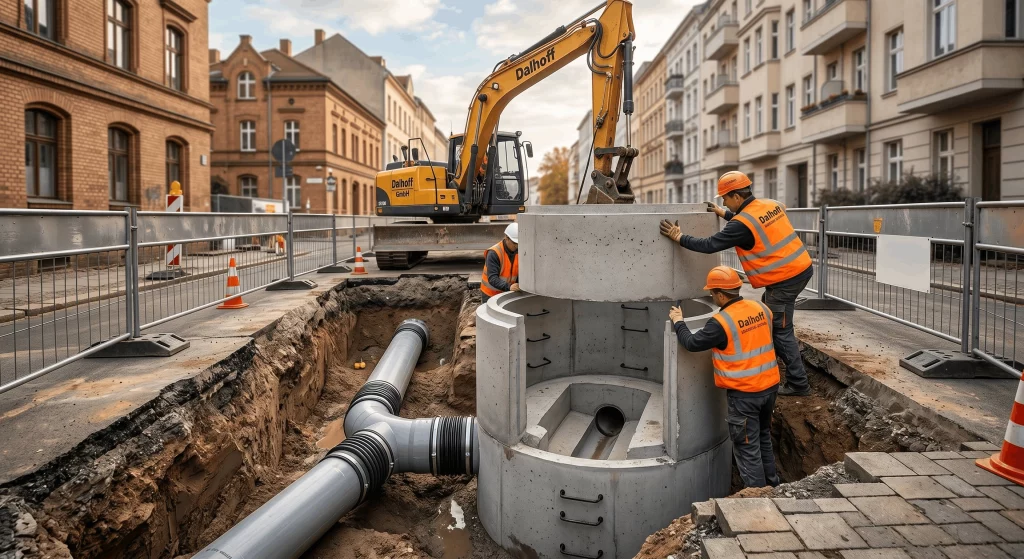

Tausende Kilometer Kanalstränge verlaufen unsichtbar unter deutschen Straßen, Gehwegen und Grundstücken. Was auf den ersten Blick wie ein schlichtes Netz aus Rohren wirkt, ist in Wirklichkeit ein komplexes technisches System, das ohne gezielte Zugangspunkte weder kontrollierbar noch wartungsfähig wäre. Genau hier übernimmt der Revisionsschacht eine unverzichtbare Rolle. Er ist das Bindeglied zwischen der Oberfläche und dem unterirdischen Entwässerungsnetz, und seine fachgerechte Planung, Ausführung und Instandhaltung entscheiden maßgeblich darüber, ob ein Kanalsystem langfristig funktioniert oder zum Kostentreiber wird.
Was ist ein Revisionsschacht? Funktion und normative Grundlagen
Ein Revisionsschacht, in der Fachliteratur auch als Kontrollschacht, Einstiegschacht oder Kanalschacht bezeichnet, ist ein Schachtbauwerk, das den Zugang zu erdverlegten Abwasserkanälen und Rohrleitungen ermöglicht. Laut Definition dient er der Inspektion, Reinigung und Wartung des Kanalnetzes sowie der Zusammenführung verschiedener Leitungen, der Überbrückung von Höhenunterschieden und der Realisierung von Richtungs- und Gefälleänderungen.
Die maßgeblichen normativen Grundlagen für Planung und Ausführung bilden die DIN EN 1917 (Einsteig- und Kontrollschächte aus Beton, Stahlfaserbeton und Stahlbeton), die DIN 4034-1 (Schächte aus Betonfertigteilen), die DIN EN 476 mit allgemeinen Anforderungen an Bauwerke für Abwasserkanäle sowie die DIN 1986-100 für Grundstücksentwässerungsanlagen. Wer Schachtbauwerke plant oder ausführt, bewegt sich also in einem klar definierten Regelwerk, das sowohl Bemessung als auch Ausführungsdetails verbindlich festlegt.
Typen von Schachtbauwerken im Kanalbau
Unterscheidung nach Entwässerungssystem
Im kommunalen Kanalbau unterscheidet man grundsätzlich zwischen zwei Systemtypen, die jeweils unterschiedliche Anforderungen an das Schachtbauwerk stellen. Im Mischsystem werden Schmutzwasser und Regenwasser gemeinsam abgeleitet. Hier ist in der Praxis in der Regel etwa alle 50 Meter ein Schacht vorgesehen. Im Trennsystem hingegen verlaufen Schmutzwasser- und Regenwasserleitung getrennt voneinander, erkennbar an zwei nebeneinanderliegenden Schachtabdeckungen auf der Straße. Beide Systeme sind integraler Bestandteil der kommunalen Abwasserentsorgung.
Handschächte versus begehbare Einstiegsschächte
Bei den Schachtformen selbst unterscheidet man zwischen begehbaren Einstiegsschächten, die für Wartungs- und Reinigungsarbeiten durch Personal zugänglich sind, und sogenannten Handschächten. Handschächte haben in der Regel eine eckige Form und werden dort eingesetzt, wo kein Personaleinstieg erforderlich ist. Begehbare Rundschächte sind die Standardform im öffentlichen Kanalnetz und werden nach DIN 4034-1 in den Nennweiten DN 800 bis DN 2000 mm gefertigt.
Materialien im Vergleich
Die Materialwahl beeinflusst nicht nur die Tragfähigkeit, sondern auch die Beständigkeit gegenüber den chemischen Belastungen im Abwasser. Gängige Werkstoffe sind:
Stahlbeton: Der klassische Werkstoff im kommunalen Kanalbau, wirtschaftlich und statisch leistungsfähig. Bei Schmutzwasserschächten ist jedoch Vorsicht geboten, da Beton gegenüber schwefelsäurehaltigen Abwässern empfindlich reagiert. Spezielle sulfatresistente Zemente (SR-Zement) können hier die Widerstandsfähigkeit erhöhen. Für anspruchsvolle Betonbauwerke im Kanalbau ist eine fachgerechte Bemessung und Ausführung daher unverzichtbar.
Polymerbeton: Bietet eine deutlich höhere chemische Beständigkeit als herkömmlicher Beton und eignet sich daher besonders für stark belastete Abwassersysteme.
Kunststoff (PP/PVC) sowie glasfaserverstärkter Kunststoff (GFK): Leicht, korrosionsbeständig und zunehmend im Einsatz, insbesondere bei kleineren Nennweiten und in aggressiven Einbausituationen.
Die Entscheidung für ein Material trifft sich an den maßgeblichen Einflussgrößen: Lastannahmen nach DIN-Belastungsklassen, Abwasserchemismus, Einbautiefe und geplante Nutzungsdauer.
Bauliche Anforderungen und fachgerechte Ausführung
Die DIN 1986-100 legt fest, dass Schächte den Anforderungen der DIN EN 476 entsprechen müssen. Für begehbare Schächte gilt ein Mindestdurchmesser von DN 1000. Der Rohranschluss an das Schachtbauwerk ist gemäß DIN EN 1610 gelenkig auszuführen, damit Bodenbewegungen und Setzungen von der Rohrleitung aufgenommen werden können, ohne Schäden am Bauwerk zu verursachen.
Besonderes Augenmerk gilt dem Gerinne und der Berme. Das Gerinne leitet den Abwasserstrom geführt durch das Schachtunterteil; die Berme ist die begehbare Fläche neben dem Gerinne. Das DWA-Arbeitsblatt A 157 schreibt hier eine Mindestaufstandsfläche von 300 mm x 200 mm vor, um eine sichere Zugänglichkeit zu gewährleisten. Für die Einstiegssicherheit sorgen Steigeisen nach DIN 1212 oder Steigbügel nach DIN 19555, die werkseitig oder vor Ort eingebaut werden.
Liegen Schächte außerhalb von Gebäuden in weniger als 5 Metern Abstand zu Fenstern, Türen oder Terrassen, ist sicherzustellen, dass keine Kanalgase austreten können. Schächte in Überflutungsgebieten oder unterhalb der Rückstauebene erfordern besondere Abdeckungslösungen: entweder eine tagwasserdichte, rückstausichere Ausführung oder eine geschlossene Rohrdurchführung mit Reinigungsöffnung.
Schachtsanierung: Wann ist sie notwendig und welche Verfahren gibt es?
Zustandserfassung durch TV-Kamerabefahrung
Bevor über eine Sanierung entschieden wird, steht die Zustandsanalyse. Die TV-Kamerabefahrung ist das Standardverfahren, um Schäden wie Risse, Fugenversätze, eindringendes Grundwasser oder Korrosion sichtbar zu machen. Nur auf Basis einer dokumentierten Zustandserfassung lässt sich die wirtschaftlich und technisch sinnvollste Sanierungsstrategie ableiten.
Reparaturverfahren von innen
Die Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall (DWA) unterscheidet bei der Schachtsanierung grundsätzlich zwischen Reparatur und Renovierung. Reparaturverfahren setzen punktuell an: Wassereintritte werden durch Injektion gestoppt, Fehlstellen vorvermörtelt und undichte Fugen verfugt. Im Vorlauf erfolgt stets eine Hochdruckreinigung mit bis zu 150 Bar, um die Schachtwandung von Ablagerungen zu befreien und eine saubere Haftfläche zu schaffen.
Renovierung durch Beschichtung
Bei flächigen Schäden oder fortgeschrittener Korrosion kommt die Renovierung durch Beschichtung zum Einsatz. Dieses Verfahren ist in der DWA-M 143-17 geregelt und sieht das Aufspritzen eines mineralischen oder kunstharzgebundenen Beschichtungssystems auf die gesamte Schachtinnenwandung vor. Das Ergebnis ist eine neue, dichte und chemisch resistente Oberfläche, die das Bauwerk langfristig schützt.
Laut DWA werden in Deutschland jährlich rund ein Prozent des öffentlichen Kanalnetzes saniert, was einer Gesamtlänge von knapp 6.000 Kilometern entspricht. Angesichts des Alters vieler Kanalnetze in Städten und Gemeinden ist absehbar, dass der Sanierungsbedarf in den kommenden Jahren weiter steigen wird.
Fazit
Der Revisionsschacht ist kein untergeordnetes Bauteil, sondern ein funktionskritisches Schachtbauwerk im Kanalbau. Seine richtige Planung, normgerechte Ausführung und rechtzeitige Sanierung sichern den Betrieb des gesamten Entwässerungssystems. Wer hier auf Fachkompetenz und Erfahrung setzt, vermeidet kostspielige Folgeschäden und hält gesetzliche Anforderungen zuverlässig ein.
Sie planen ein Kanalbauvorhaben in Berlin oder Potsdam oder benötigen Unterstützung bei der Sanierung bestehender Schachtbauwerke? Die Dalhoff GmbH Straßen- und Tiefbau steht Ihnen seit 1997 als zertifizierter Fachbetrieb zur Seite. Überzeugen Sie sich selbst von unserer Arbeit in unseren Referenzen und nehmen Sie gerne Kontakt mit uns auf. Wir melden uns in der Regel innerhalb eines Werktages bei Ihnen.
FAQ
Was ist der Unterschied zwischen einem Revisionsschacht und einem Kontrollschacht?
Die Begriffe werden im Kanalbau häufig synonym verwendet. Streng genommen bezeichnet „Revisionsschacht“ einen Zugangspunkt mit Fokus auf detaillierte Prüfungen und Revisionen von Leitungsabschnitten, während „Kontrollschacht“ und „Einstiegschacht“ allgemeinere Bezeichnungen für denselben Schachttyp sind. Normativ sind beide in DIN EN 1917 und DIN 4034-1 geregelt.
Welchen Mindestdurchmesser muss ein begehbarer Revisionsschacht haben?
Für begehbare Einstiegsschächte schreibt die DIN 1986-100 einen Mindestdurchmesser von DN 1000 vor. Kleinere Handschächte, die nicht für den Personeneinstieg vorgesehen sind, können auch geringere Abmessungen aufweisen.
In welchen Abständen werden Revisionsschächte im Kanalnetz angeordnet?
Im Mischsystem ist in der Praxis in der Regel etwa alle 50 Meter ein Schacht vorgesehen. Darüber hinaus werden Schächte stets an Knotenpunkten, bei Richtungs- oder Gefälleänderungen sowie am Übergang zwischen verschiedenen Rohrleitungen angeordnet.
Wie erkennt man, dass ein Schachtbauwerk saniert werden muss?
Typische Schadensbilder sind sichtbare Risse im Schachtmantel, eindringendes Grundwasser, Fugenversätze, Korrosion durch Schwefelwasserstoff sowie abgeplatzte oder mürbe Betonoberflächen. Die zuverlässigste Methode zur Zustandserfassung ist die TV-Kamerabefahrung, die eine dokumentierte Grundlage für die Sanierungsplanung liefert.
